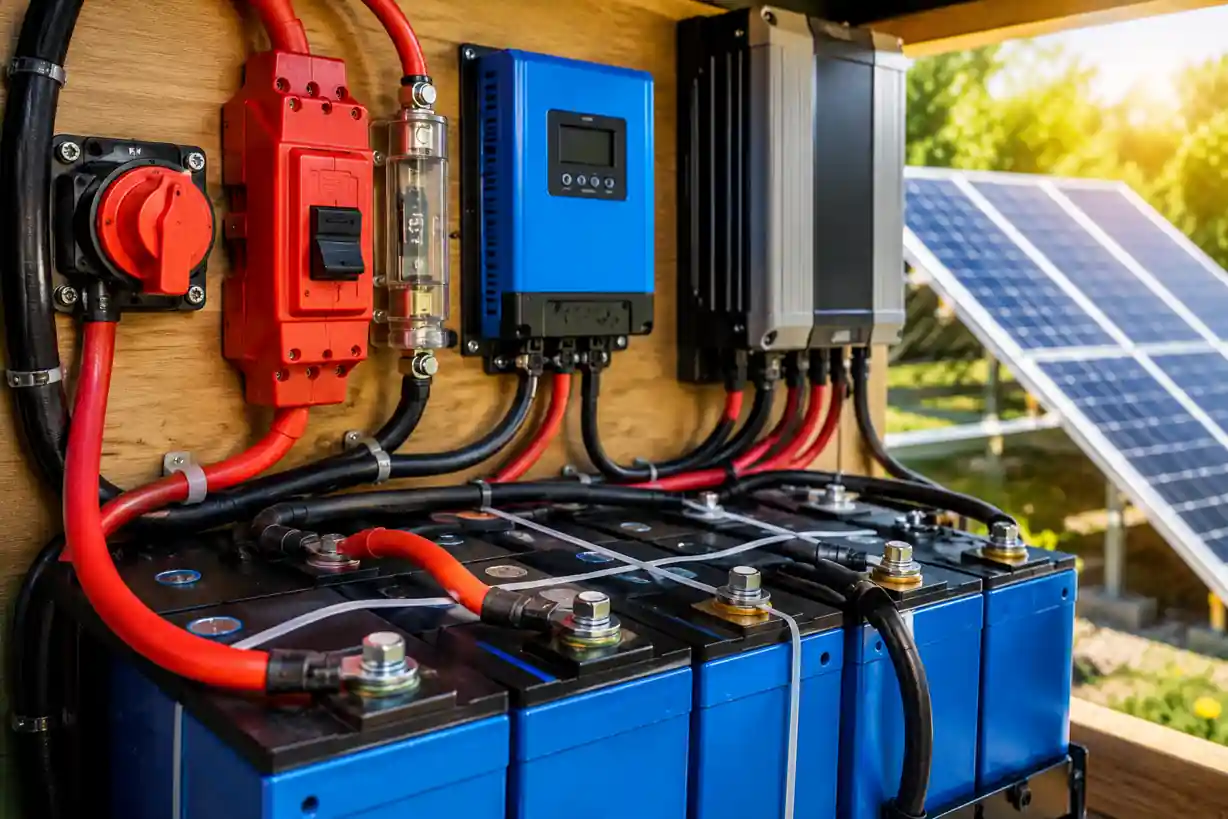

Disjoncteur batterie solaire : quel fusible ou disjoncteur DC choisir pour protéger son installation ?
Toute batterie solaire doit être protégée par un fusible ou un disjoncteur DC adapté au courant continu. Sans cette protection, un court-circuit peut provoquer un incendie en quelques secondes : une batterie lithium ou AGM est capable de délivrer plusieurs centaines d’ampères en cas de défaut. Le choix du bon composant, son emplacement et son calibre sont des décisions techniques qui engagent la sécurité de toute l’installation. Voici ce qu’il faut savoir.
Avertissement : les informations ci-dessous sont à titre informatif et pédagogique. Pour toute installation réelle, suivez scrupuleusement la notice du fabricant et faites valider votre installation par un électricien qualifié ou un professionnel certifié en systèmes photovoltaïques en cas de doute.
Disjoncteur DC, fusible, coupe-batterie : quelles différences pour la protection batterie solaire ?
Avant de choisir, il faut distinguer les composants qui coexistent souvent dans un coffret de protection batterie.
Le fusible batterie solaire est le composant de protection le plus simple. Il fond et coupe le circuit en cas de surintensité. Peu coûteux, fiable, il doit être remplacé après chaque déclenchement. Il se monte généralement dans un porte-fusible étanche ou semi-étanche adapté.
Le porte-fusible est le boîtier qui reçoit le fusible. Il doit être calibré pour la tension et l’intensité de l’installation. Certains modèles intègrent un voyant lumineux pour signaler le fusible grillé.
Le disjoncteur DC (courant continu) remplit la même fonction protectrice que le fusible, mais avec la possibilité d’être réarmé manuellement après déclenchement. Il assure à la fois la protection contre les surcharges et les courts-circuits, et peut servir de sectionneur pour isoler la batterie lors des opérations de maintenance.
Le coupe-batterie est un interrupteur de déconnexion, souvent rotatif. Il ne protège pas contre les surcharges, mais permet d’isoler rapidement la batterie. Il est complémentaire du fusible ou du disjoncteur, jamais un substitut.
Le coffret de protection batterie regroupe ces éléments dans une armoire dédiée, parfois avec des bornes de raccordement, des jeux de barres et des équipements de mesure. Il est recommandé dès que l’installation dépasse quelques centaines de watts.
| Composant | Rôle principal | Réarmable | Usage typique |
|---|---|---|---|
| Fusible | Protection surintensité | Non | Toutes installations |
| Disjoncteur DC | Protection + sectionnement | Oui | Installations moyennes à grandes |
| Coupe-batterie | Isolement manuel | Oui | Maintenance, sécurité |
| Coffret de protection | Centralisation | Selon contenu | Installations structurées |
Où placer le disjoncteur DC dans une installation solaire ? 🔋
L’emplacement est aussi important que le calibre. Une protection mal positionnée ne protège pas le câble entre la batterie et le dispositif de protection lui-même — ce tronçon est le plus dangereux en cas de défaut.
La règle de base : le fusible ou le disjoncteur DC doit être placé au plus près de la borne positive de la batterie, idéalement dans les 30 premiers centimètres du câble. Plus la distance entre la batterie et la protection est courte, plus la longueur de câble non protégée est réduite.
Sur le câble positif exclusivement : on ne double pas la protection sur le négatif sauf cas particuliers liés à la réglementation ou à la notice du fabricant. Le négatif est généralement connecté directement à la barre de terre de l’installation.
Si vous avez plusieurs points de consommation (régulateur MPPT, onduleur solaire, convertisseur solaire, éclairage), chaque départ doit avoir sa propre protection dimensionnée pour le courant maximal de l’équipement concerné.
Protection entre la batterie et le régulateur MPPT ou PWM
Le régulateur de charge — qu’il soit MPPT ou PWM — doit être protégé côté batterie par un fusible ou disjoncteur DC dédié. Ce composant gère la charge depuis les panneaux photovoltaïques, mais peut être traversé par de forts courants en cas de défaillance.
Le calibre à retenir est celui indiqué dans la notice du régulateur MPPT ou PWM, généralement légèrement supérieur au courant de charge maximal de l’appareil. Pour un régulateur MPPT 40 A, le fusible côté batterie sera souvent de 50 à 60 A selon les préconisations fabricant.
La protection entre les panneaux solaires et le régulateur répond à une logique différente — elle protège contre les courants de court-circuit des panneaux — et ne doit pas être confondue avec la protection batterie solaire.
Protection entre la batterie et le convertisseur ou l’onduleur solaire
Le convertisseur solaire ou l’onduleur solaire est l’équipement qui consomme le plus de courant dans une installation autonome. Un onduleur 3 000 W sous 12 V peut appeler jusqu’à 300 A en crête. C’est le point le plus critique de l’installation en termes de protection.
Le calibre du disjoncteur DC ou du fusible batterie solaire côté onduleur doit être déterminé à partir de trois données :
- Le courant maximal de l’onduleur : indiqué dans la notice technique.
- La section de câble utilisée : le fusible protège le câble autant que l’appareil. Un câble de 16 mm² supporte environ 80 à 100 A selon la pose.
- Le calibre recommandé par le fabricant : à ne jamais dépasser, et à respecter en priorité.
Un fusible ou disjoncteur DC sous-calibré déclenchera intempestivement à chaque appel de courant. Un fusible surcalibré ne protège plus le câble en cas de défaut. Les deux erreurs sont dangereuses.
Pourquoi un disjoncteur AC domestique ne convient pas au courant continu
C’est une erreur fréquente dans les petites installations DIY. Un disjoncteur conçu pour le courant alternatif (AC) ne peut pas être utilisé sur du courant continu (DC) de manière interchangeable.
La raison est physique : en courant alternatif, l’arc électrique qui se crée lors de l’ouverture du circuit s’éteint naturellement à chaque passage par zéro (100 fois par seconde en 50 Hz). En courant continu, cet arc persiste, peut atteindre des températures très élevées et ne s’éteint pas spontanément. Un disjoncteur AC ouvert sous tension DC peut s’emballer, fondre ou prendre feu.
Un vrai disjoncteur DC intègre des dispositifs d’extinction d’arc adaptés (chambres d’extinction, géométrie spécifique) et une tension d’utilisation clairement marquée pour le courant continu — par exemple 48 V DC ou 60 V DC. Vérifiez systématiquement le marquage avant d’acheter.
Comment calculer le bon calibre pour son disjoncteur batterie solaire
Raisonner le calibre en quatre étapes simples :
1. Identifier la tension de la batterie : 12 V, 24 V ou 48 V. La tension influe sur le choix du disjoncteur DC (certains modèles ne sont homologués que jusqu’à 48 V DC, d’autres jusqu’à 250 V DC pour les systèmes haute tension).
2. Calculer l’intensité maximale de l’équipement protégé : courant nominal de l’onduleur, du régulateur MPPT, ou du départ concerné. En cas de doute, consultez la notice du fabricant — c’est la référence absolue.
3. Vérifier la section de câble : la protection ne doit jamais être calibrée au-delà de ce que le câble peut supporter. Un câble de 6 mm² ne sera jamais protégé par un fusible 100 A, même si l’onduleur le demande.
4. Appliquer un facteur de sécurité : la plupart des fabricants recommandent un calibre de 1,25 à 1,5 fois le courant nominal. Ainsi, pour un courant nominal de 40 A, un fusible 50 ou 60 A est approprié selon les indications du constructeur.
Erreurs fréquentes à éviter dans la protection d’une batterie solaire
Surcalibrer le fusible : monter un fusible 200 A pour protéger un câble dimensionné pour 80 A annule la protection. Le fusible doit être adapté à la section de câble, pas uniquement à l’équipement.
Oublier le tronçon non protégé : entre la batterie et la protection, le câble n’est protégé par rien. Ce segment doit être le plus court possible et de section suffisante.
Confondre protection panneau et protection batterie : la protection côté panneaux solaires (fusibles de string ou de chaîne) protège contre les courants de défaut entre chaînes. Elle est distincte et complémentaire de la protection batterie solaire.
Négliger la polarité : certains disjoncteurs DC sont polarisés (le + et le − ont un sens). Inverser les connexions peut empêcher l’extinction de l’arc et rendre le composant dangereux. Vérifiez toujours le schéma de câblage.
Utiliser un coupe-batterie seul : un simple interrupteur rotatif n’est pas une protection contre les courts-circuits. Il doit toujours être associé à un fusible ou un disjoncteur DC.
Récapitulatif pour bien choisir et poser son disjoncteur DC batterie solaire
La protection d’une batterie solaire repose sur trois principes non négociables : un composant homologué courant continu à la bonne tension, un calibre cohérent avec la section de câble et les préconisations fabricant, et un emplacement au plus près du pôle positif de la batterie. Fusible ou disjoncteur DC, le choix dépend du besoin de réarmement et du budget. Dans tous les cas, chaque départ — régulateur MPPT, onduleur solaire, convertisseur solaire — doit avoir sa propre protection dimensionnée indépendamment.
