Comment tester un panneau solaire 12V avec un multimètre : guide pratique
Pour tester un panneau solaire 12V, il suffit d’un multimètre réglé en V DC (courant continu) et d’un ensoleillement direct. En plein soleil, un panneau 12V sain délivre entre 18 et 22V à vide : c’est la tension normale avant régulation. En dessous de 14V, le panneau est probablement défectueux ou partiellement ombragé. Voici comment procéder étape par étape, interpréter les valeurs et identifier d’où vient le problème.
Ce qu’il faut avant de commencer le test
Avant tout test, rassemblez le matériel nécessaire :
- Un multimètre capable de mesurer jusqu’à 30V DC minimum (50V DC recommandé pour les panneaux avec Voc élevée).
- La fiche technique du panneau (Voc, Isc, Vmp, Imp) — souvent collée au dos.
- Un accès aux bornes ou aux câbles du panneau, idéalement avec les connecteurs MC4 dégagés.
- Un ensoleillement direct, idéalement entre 10h et 15h. Un ciel couvert fausse les mesures.
La fiche technique donne les valeurs de référence :
- Voc : tension à vide (mesurée sans charge, en plein soleil).
- Isc : intensité de court-circuit (courant maximal du panneau).
- Vmp / Imp : tension et courant au point de puissance maximale.
Étape 1 : inspection visuelle avant de sortir le multimètre
Avant tout test électrique, examinez physiquement le panneau et l’installation :
- Fissures ou taches noires sur les cellules → panneau potentiellement endommagé.
- Délaminage (bulles sous le verre ou le film) → infiltration d’humidité, perte de rendement.
- Câbles coupés, pincés ou rongés → court-circuit ou perte de contact.
- Connecteurs MC4 oxydés ou mal encliquetés → résistance de contact anormale.
- Ombre partielle : même une petite zone à l’ombre suffit à chuter la production.
Si l’inspection visuelle ne révèle rien, passez au test électrique.

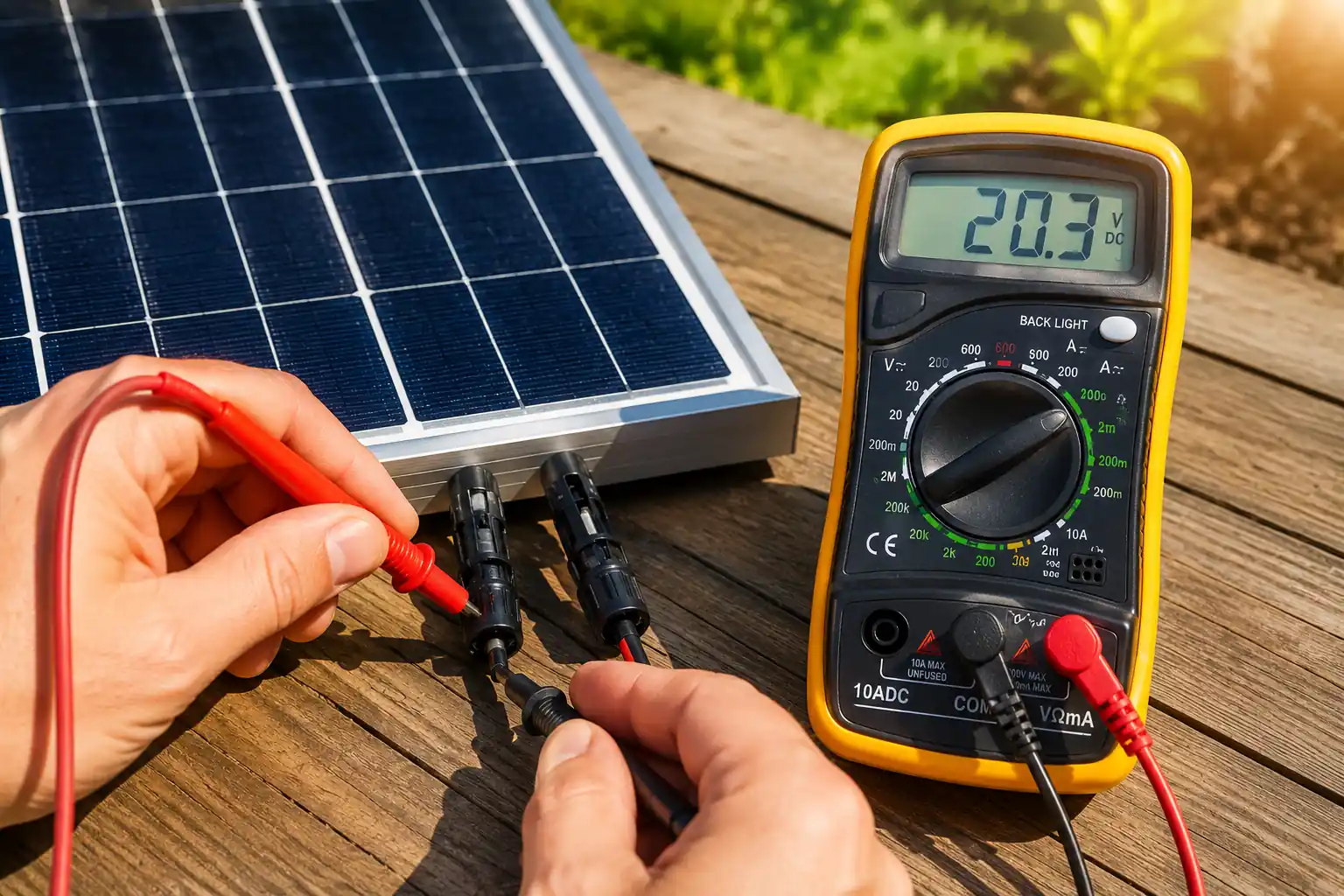

Étape 2 : mesurer la tension à vide du panneau solaire 12V
C’est le test le plus simple et le plus rapide.
- Déconnectez le panneau du régulateur et de la batterie.
- Réglez le multimètre sur V DC, calibre 50V ou 200V.
- Placez la sonde rouge sur le fil positif du panneau, la sonde noire sur le négatif.
- Exposez le panneau en plein soleil direct.
- Lisez la valeur affichée : c’est la tension à vide (Voc).
Interprétation :
- Entre 18 et 22V → panneau en bon état pour un modèle 12V standard.
- Entre 14 et 18V → valeur basse, vérifiez l’ensoleillement ou l’état des cellules.
- En dessous de 12V → panneau probablement défaillant ou très fortement ombragé.
- 0V → câble coupé, fusible grillé ou connecteur MC4 défectueux.
Étape 3 : mesurer le courant de court-circuit (Isc)
Ce test vérifie que le panneau produit bien du courant. Il est plus délicat et doit rester bref.
- Réglez le multimètre sur A DC, calibre adapté à l’Isc indiquée sur la fiche technique (souvent 5 à 10A pour un panneau 12V standard).
- Placez les sondes en série entre les deux fils du panneau, en court-circuit.
- Lisez rapidement la valeur : c’est le courant de court-circuit (Isc).
- Retirez les sondes immédiatement après la lecture.
Ne jamais laisser un court-circuit prolongé : cela chauffe les câbles et le panneau.
Interprétation :
- Valeur proche de l’Isc indiquée sur la fiche → panneau fonctionnel.
- Valeur très inférieure → cellules dégradées, ombre partielle ou connexion interne défectueuse.
Tableau de diagnostic : valeurs mesurées et actions
| Valeur mesurée | Signification probable | Action recommandée |
|---|---|---|
| 18–22V à vide en plein soleil | Panneau en bon état | Vérifier régulateur et batterie |
| 14–17V à vide | Ensoleillement faible ou cellules usées | Tester à nouveau par ciel bleu direct |
| Moins de 12V à vide | Panneau défaillant ou ombragé | Vérifier câbles, MC4, cellules |
| 0V à vide | Coupure électrique complète | Vérifier fusible, câbles, connecteurs MC4 |
| Isc très basse vs fiche | Dégradation des cellules | Comparer plusieurs zones du panneau |
Panneau OK mais batterie qui ne charge pas : où chercher 🔍
C’est le cas le plus fréquent et le plus frustrant. Le panneau donne une bonne tension à vide, mais la batterie 12V ne monte pas. Plusieurs coupables possibles :
Le régulateur solaire : vérifiez qu’il reçoit bien la tension du panneau en entrée (bornes PV) et qu’il délivre bien une tension en sortie (bornes batterie). Un régulateur défaillant peut bloquer totalement le courant.
Le fusible : souvent présent entre le panneau et le régulateur, ou entre le régulateur et la batterie. Un fusible grillé coupe silencieusement tout le circuit.
Les connecteurs MC4 : mal encliquetés, ils peuvent créer une résistance élevée qui empêche la charge correcte. Déconnectez et reconnectez en vérifiant le clic.
La batterie elle-même : une batterie sulfatée ou profondément déchargée peut ne pas accepter la charge malgré un bon panneau et un bon régulateur. Mesurez la tension de la batterie à vide : en dessous de 11V, elle est probablement très dégradée.
Méthode rapide : mesurez la tension aux bornes batterie du régulateur en plein soleil. Si vous obtenez 13,5 à 14,8V, le régulateur charge. Si vous obtenez la même tension que la batterie, il ne charge pas.
Erreurs fréquentes lors du test d’un panneau solaire
Plusieurs erreurs reviennent régulièrement et faussent complètement les mesures :
- Mauvais mode du multimètre : utiliser AC au lieu de DC affiche 0V ou une valeur aberrante. Toujours vérifier le réglage avant.
- Panneau partiellement ombragé : un seul arbre, un bord de toit ou un câble qui passe devant suffit à diviser la production par deux ou plus.
- Calibre trop bas : un multimètre réglé sur 20V DC pour un panneau qui donne 21V affiche une erreur ou s’abîme. Utilisez toujours un calibre supérieur à la valeur attendue.
- Câbles inversés : le multimètre indique une valeur négative. Ce n’est pas dangereux pour le panneau, mais cela indique une inversion rouge/noir.
- Tester par ciel couvert : la tension à vide reste parfois acceptable, mais l’Isc chute fortement. Toujours privilégier un test en plein soleil direct.
FAQ : tester un panneau solaire 12V
Peut-on tester un panneau solaire sans régulateur ? Oui, pour mesurer la tension à vide et le courant de court-circuit. En revanche, pour charger une batterie, il faut un régulateur adapté qui protège la batterie contre la surcharge.
Quelle tension doit afficher un panneau solaire 12V en plein soleil ? Entre 18 et 22V à vide. Cette valeur est normale : elle est ensuite abaissée par le régulateur pour charger une batterie à 12V (entre 13,5 et 14,8V selon la chimie de la batterie).
Comment savoir si mon panneau solaire charge la batterie de mon camping-car ? Mesurez la tension de la batterie avant d’exposer le panneau (moteur et appareils éteints), puis à nouveau après 30 minutes d’ensoleillement. Si la tension monte, la charge fonctionne. Vous pouvez aussi lire directement les valeurs affichées sur le régulateur s’il dispose d’un écran.
Un panneau solaire 12V peut-il être testé à l’intérieur ? Uniquement pour vérifier la continuité des câbles ou l’absence de court-circuit. La lumière artificielle ne produit pas assez d’énergie pour donner des valeurs significatives de tension ou de courant.
