Hauteur Évacuation WC Suspendu : Les Bonnes Cotes à Respecter 🔧
La hauteur évacuation WC suspendu standard se situe entre 18 et 22 cm du sol fini, mesurée à l’axe du tuyau. Cette cote correspond à la position habituelle des piquages sur un bâti-support WC classique, qu’il s’agisse d’une sortie horizontale ou verticale. Voici les repères essentiels à connaître avant toute installation :
- axe du tuyau : 18 à 22 cm du sol fini,
- diamètre standard de la pipe d’évacuation : 100 mm,
- pente évacuation WC recommandée : 2 à 3 cm par mètre,
- hauteur cuvette WC suspendu : 40 cm environ pour un usage standard, 45 à 50 cm en version PMR.
Pourquoi la hauteur d’évacuation est une cote déterminante
La hauteur evac WC suspendu conditionne directement le bon fonctionnement de l’installation. Si l’axe du tuyau est positionné trop haut ou trop bas par rapport au bâti-support, le raccordement entre la pipe d’évacuation et le coude du bâti peut être forcé, créer des coudes supplémentaires, ou empêcher une pente évacuation WC correcte vers le collecteur d’eaux usées. Une pente insuffisante favorise la stagnation des matières et les bouchons récurrents, tandis qu’une pente excessive peut désolidariser l’eau des matières solides et réduire l’efficacité de l’évacuation.
Cette cote de 18 à 22 cm n’est pas arbitraire : elle correspond à la hauteur standardisée par la majorité des fabricants de bâti-support WC (Geberit, Grohe, Siamp, Wirquin), ce qui garantit une compatibilité universelle entre la sortie de votre canalisation existante et le bâti que vous installez.
Où mesurer exactement : sol fini et axe du tuyau
Deux repères sont indispensables pour ne pas se tromper lors du repérage de la hauteur évacuation WC suspendu :
Le sol fini correspond au niveau du sol une fois tous les revêtements posés (carrelage, chape, ragréage compris), et non au sol brut visible pendant les travaux. Une erreur fréquente consiste à mesurer la hauteur depuis la dalle brute, ce qui décale la cote réelle une fois le carrelage posé.
L’axe du tuyau désigne le centre du tube d’évacuation, et non son bord supérieur ou inférieur. C’est cette cote centrale, mesurée verticalement depuis le sol fini, qui doit se situer entre 18 et 22 cm pour un raccordement standard sur bâti-support WC.
Sortie horizontale ou sortie verticale : quelles différences de hauteur
Le type de sortie de votre évacuation existante influence directement la manière de positionner le bâti-support.
| Type de sortie | Position évacuation | Hauteur axe tuyau | Compatibilité bâti-support |
|---|---|---|---|
| Sortie horizontale | Mur, en applique | 18-22 cm du sol | Universelle |
| Sortie verticale | Sol, au ras du carrelage | Variable selon coude | Nécessite coude 90° |
Avec une sortie horizontale, la pipe d’évacuation sort directement du mur à hauteur fixe, ce qui simplifie le calage du bâti-support puisque la cote de 18 à 22 cm s’applique presque toujours sans adaptation. Avec une sortie verticale, l’évacuation émerge du sol : il faut alors ajouter un coude à 90° pour ramener le raccordement à la hauteur standard attendue par le bâti-support, ce qui modifie légèrement l’encombrement du coffrage.
Diamètre 100 mm : la norme incontournable
Le diamètre 100 mm est le standard quasi universel pour la pipe d’évacuation d’un WC suspendu, que ce soit en neuf ou en rénovation. Ce diamètre garantit un débit suffisant pour évacuer les matières sans risque de bouchon, tout en restant compatible avec la quasi-totalité des bâtis-supports du marché.
Il existe de rares configurations en diamètre 90 mm sur d’anciennes installations, mais il est fortement recommandé de repasser en diamètre 100 mm lors d’une rénovation, notamment pour respecter les préconisations de pente évacuation WC et éviter tout goulot d’étranglement sur le réseau.
Respecter la pente d’évacuation pour un raccordement efficace
Une fois la hauteur évacuation WC suspendu fixée, la pente évacuation WC doit être calculée sur toute la longueur du parcours horizontal, entre la sortie du bâti-support et le raccordement au réseau d’eaux usées principal. La pente recommandée est de 2 à 3 cm par mètre linéaire.
Cette pente permet un écoulement gravitaire suffisant sans créer de vitesse excessive qui séparerait les liquides des matières solides. Sur de longues distances de raccordement eaux usées, il est conseillé de limiter les coudes à 90° (privilégier deux coudes à 45°) afin de réduire les pertes de charge et les risques de bouchon.
Hauteur cuvette WC suspendu : standard et version PMR
Au-delà de la hauteur évacuation, la hauteur cuvette WC suspendu finale (une fois la cuvette fixée sur le bâti-support) doit également être ajustée selon l’usage :
- Hauteur standard : environ 40 cm entre le sol fini et le haut de la cuvette, conforme à la majorité des usages domestiques.
- Hauteur PMR WC : entre 45 et 50 cm, conformément aux normes d’accessibilité pour les personnes à mobilité réduite, avec un espace de manœuvre latéral suffisant.
Le réglage de cette hauteur se fait généralement en jouant sur la position de fixation du bâti-support pendant l’installation WC suspendu, indépendamment de la hauteur d’évacuation qui, elle, reste fixe une fois le raccordement effectué.

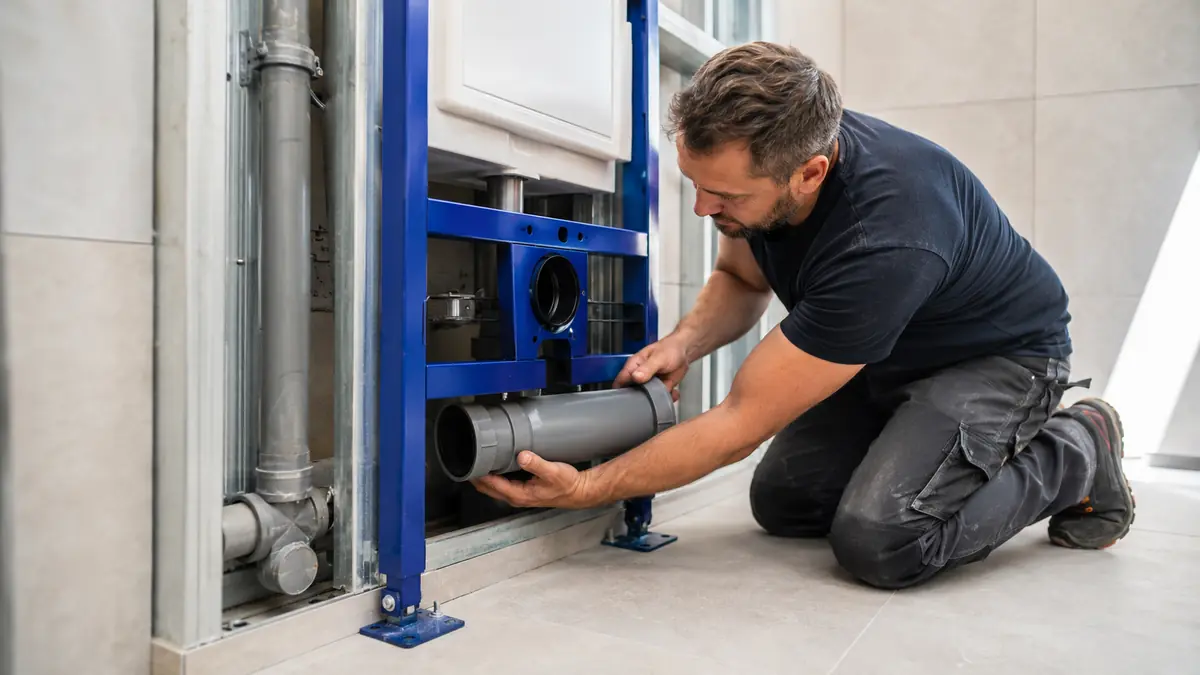

Installation WC suspendu : étapes liées à la hauteur d’évacuation
Lors de l’installation WC suspendu, la hauteur d’évacuation doit être validée avant la fixation définitive du bâti-support :
- Repérer le sol fini prévu (en tenant compte de l’épaisseur du futur carrelage).
- Mesurer la position de l’axe du tuyau existant par rapport à ce niveau de sol fini.
- Ajuster le bâti-support ou ajouter un coude de raccordement si l’écart avec la fourchette 18-22 cm est trop important.
- Vérifier la pente évacuation WC sur tout le parcours jusqu’au collecteur principal.
- Fixer le bâti-support au mur et au sol selon les préconisations du fabricant, avant la pose du coffrage WC suspendu.
Coffrage WC suspendu : intégrer la hauteur sans erreur
Le coffrage WC suspendu vient masquer le bâti-support et l’ensemble des raccordements une fois l’installation terminée. Sa profondeur standard (généralement 15 à 18 cm) doit tenir compte de l’encombrement du tuyau d’évacuation et de son coude éventuel, en particulier en cas de sortie verticale nécessitant un coude à 90°.
Il est essentiel de vérifier, avant la fermeture définitive du coffrage, que l’accès à la trappe de visite du réservoir de chasse reste possible, et que la pente évacuation WC n’a pas été modifiée par la pose des plaques de coffrage.
